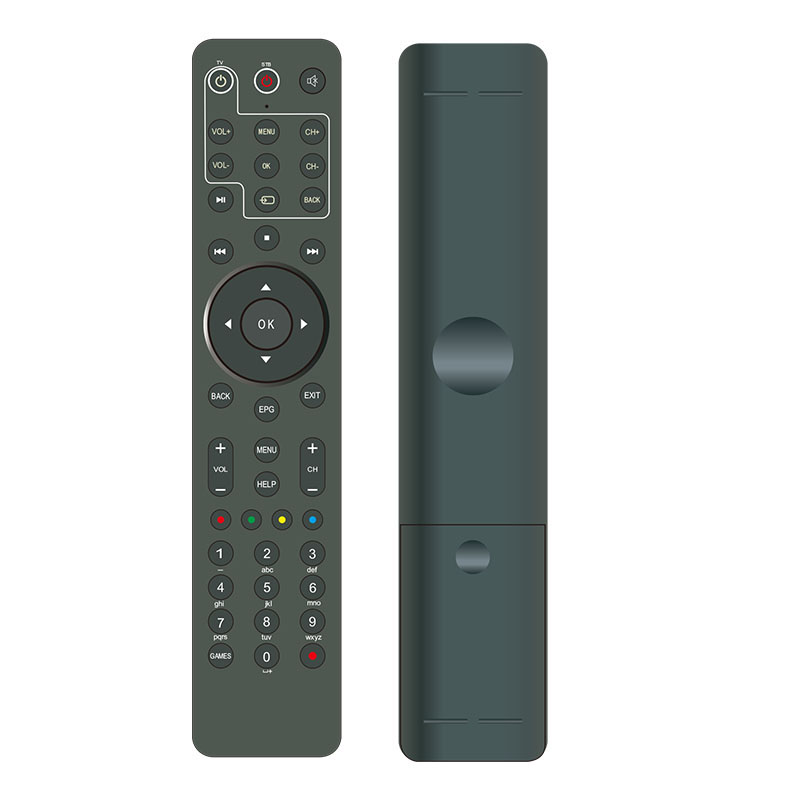

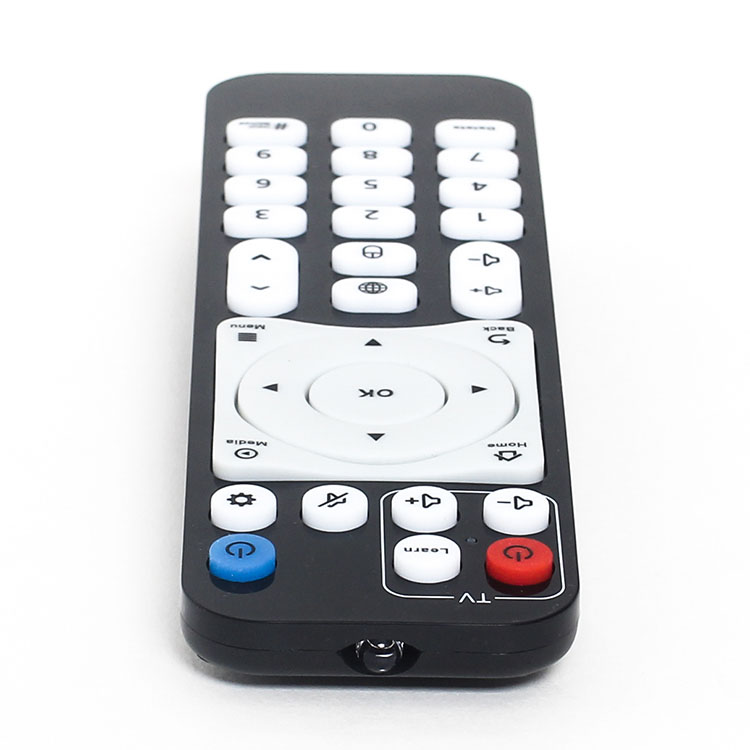

Comandament a distància IR

Comandament a distància IR

1. Apte per a electrodomèstics de control remot infrarojos codificats;

2. Pot controlar de forma remota diversos electrodomèstics;

3. Té una tecla de multiplexació d'aprenentatge/control, 5~10 tecles de selecció de dispositius i 10~20 tecles de control de funció.Una tecla de selecció de dispositiu i cada tecla de control de funció realitzen conjuntament el control d'un dispositiu;

4. Es poden utilitzar una tecla de selecció de dispositius i diverses tecles de control de funció per aprendre i controlar les funcions comunes de diversos dispositius;

5. Baix cost i forta capacitat anti-interferència.

Envieu-nos un correu electrònic

Detall del producte

Etiquetes de producte

Funció

1. Apte per a electrodomèstics de control remot infrarojos codificats;

2. Pot controlar de forma remota diversos electrodomèstics;

4. Es poden utilitzar una tecla de selecció de dispositius i diverses tecles de control de funció per aprendre i controlar les funcions comunes de diversos dispositius;

5. Baix cost i forta capacitat anti-interferència.

Principi

El comandament a distància es compon d'un circuit de recepció i transmissió d'infrarojos, circuit de condicionament del senyal, controlador central 8031, memòria de programes i dades, teclat i circuit d'indicació d'estat.

El comandament a distància té dos estats: estat d'aprenentatge i estat de control.Quan el comandament a distància es troba en estat d'aprenentatge, cada vegada que l'usuari prem una tecla de control, el circuit receptor d'infrarojos comença a rebre el senyal d'infrarojos extern i, al mateix temps, el converteix en un senyal elèctric i, a continuació, es sotmet a detecció, conformació, l'amplificació i, a continuació, la CPU la mostra regularment.Les dades binàries de cada punt de mostreig s'emmagatzemen en una unitat d'emmagatzematge designada amb 8 bits com a unitat per al control posterior del dispositiu.Quan el comandament a distància es troba en estat de control, cada vegada que l'usuari prem una tecla de control, la CPU llegeix una sèrie de dades binàries de la unitat d'emmagatzematge designada i emet sortides en sèrie (l'interval de temps entre bits i bits és igual a l'interval de temps). durant el mostreig ) Al circuit de retenció del senyal, al mateix temps, el circuit de modulació realitza la modulació del senyal.Després d'amplificar el senyal de modulació, el díode emissor d'infrarojos l'emet, per tal de realitzar el control de la funció del dispositiu corresponent a la tecla.
